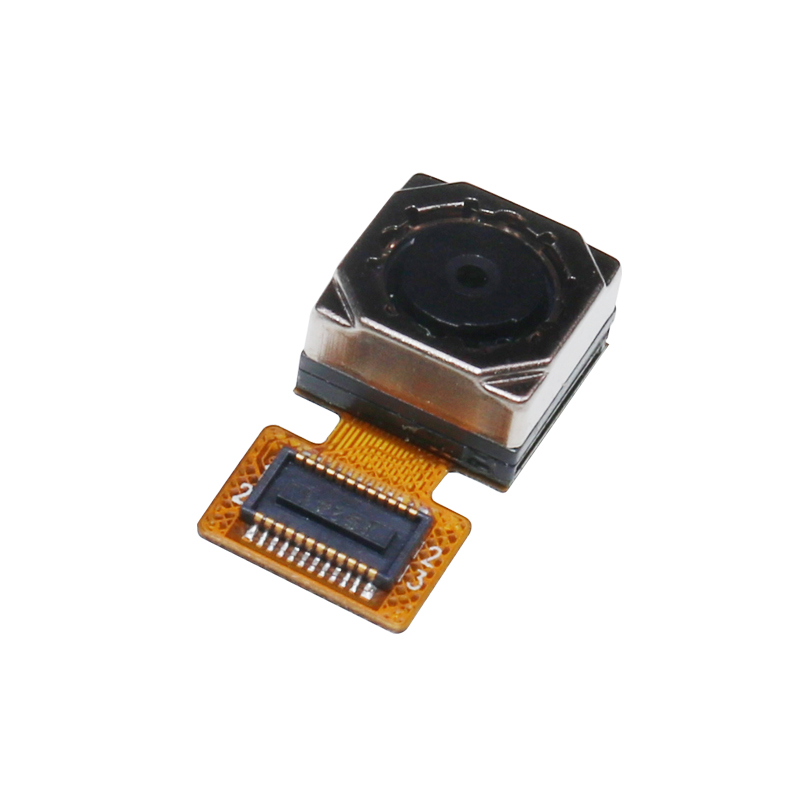

5MP OV5647 sentsorearen foku automatikoko Mipi kamera modulua
5MP OV5647 sentsorea Auto Focus Mini kamera modulua Mipi 2K kamera modulua
HAMPO-H7MA-OV5647 V1.0 5 megapixeleko MIPI interfazearen kamera modulua da, 5 megapixeleko OV5647 CMOS irudi sentsore bat erabiltzen duena, OmniVision-en 1,4 mikrako OmniBSI™ atzeko argiztapen pixel arkitektura jabedunean oinarritua. OV5647 kamera moduluak 5 megapixeleko argazkiak eskaintzen ditu, 720p/60ko fotograma-tasa handiaz eta 1080p/30 definizio handiko (HD) bideo-harrapaketaz gain, 8,5 x 8,5 x 5 mm-ko kamera modulu estandarraren tamainan, telefono mugikorren merkatu nagusirako irtenbide aproposa bihurtuz.
OmniVision-en 1,4 mikrako OmniBSI pixelak argi gutxiko sentikortasun onena eskaintzen du (680 mV/lux-seg), z altuera profil baxua eta azalera txikia, telefono mugikorretan eta ordenagailu eramangarrietan erabiltzen diren kamera modulu ultra-trinkoetarako aproposa bihurtuz. OV5647-ren pixelen errendimendu bikainak 720p HD bideoa 60 fotograma segundoko (fps) eta 1080p HD bideoa 30 fps-tan ahalbidetzen du, formatuaren eta irteerako datuen transferentziaren gaineko erabiltzaile-kontrol osoa izanik. 720p/60 HD bideoa ikus-eremu osoan grabatzen da 2 x 2 binning-arekin, eta horrek sentikortasuna bikoizten du eta seinale-zarata erlazioa hobetzen du. Gainera, OV5647-ren berezko birlaginketa-iragazki funtzio batek ertzetako irudi-artefaktuak kentzen ditu eta artefaktu espazialak minimizatzen ditu koloretako irudi zorrotzagoak eta garbiagoak emateko.
| Kamera Modulu Zenb. | HAMPO-H7MA-OV5647 1.0 bertsioa |
| Bereizmena | 5MP |
| Irudi-sentsorea | OV5647 |
| Sentsorearen tamaina | 1/4" |
| Pixel tamaina | 1,4 µm x 1,4 µm |
| EFL | 3,2 mm |
| F/Zk. | 2.8 |
| Pixela | 2592 x 1944 |
| Ikuspegi angelua | 70.0° (DFOV) 58.6° (HFOV) 45.3° (VFOV) |
| Lentearen neurriak | 8,50 x 8,50 x 4,97 mm |
| Moduluaren tamaina | 15,60 x 8,50 mm |
| Fokatzea | Foku automatikoa |
| Interfazea | MIPI |
| Lente mota | 650nm IR iragazkiaren lentea |
| Funtzionamendu-tenperatura | -30 °C-tik +70 °C-ra |
Ezaugarri nagusiak
Irudiaren kontrol automatikoaren funtzioak:
- Esposizio automatikoaren kontrola (AEC)
- zurien balantze automatikoa (AWB)
Banda-iragazki automatikoa (ABF)
-50/60 Hz-ko luminantzia detekzio automatikoa
-maila beltzaren kalibrazio automatikoa (ABLC)
fotograma-tasaren kontrol programagarriak,
AEC/AGC 16 zonako tamaina/posizioa/pisua
kontrola, ispilu eta irauli, mozketa,
leihoak eta panoramika
irudiaren kalitatearen kontrolak: lentearen zuzenketa,
pixel akastunak ezeztatzea
irteera formatuen laguntza: 8-/10 bitekoa
RGB datu gordinak
bideo edo argazkietarako laguntza
eragiketak
